中華アンプ ELEGIANT HY-V10に遊ぶⅤ

HY-V10を使い始めてから半月ぐらいになる、もう手を加える所はないかと回路図を見ていたら、裏端子のDC5V出力端子は今のところ使い道がない、この5V安定化電源を遊ばしておくのはもったいない、で オペアンプの電源に使うのはどうか？安定化されているし、と言う事で回路変更です。

 12V電源から渡っている220Ωの抵抗を外します、オペアンプの電源はすべてこの抵抗から送られていました、回路図と少し違うようです、ここに安定化電源5Vを繋ぎました。
回路は単電源の ACアンプ構成ですので、バイアス回路に送られている電源がどこから送られているのか、パターンを追っていったら先ほどの220Ωと一緒でした。

測定器がないので波形などは見れませんが、安定化された電源ですので、悪いはずないと思っております。

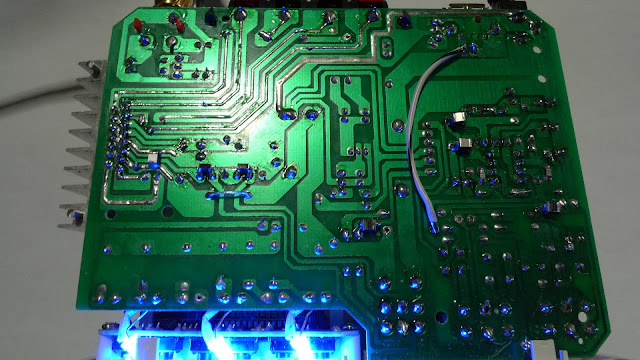

  　　 基盤上の画像です、抵抗やコンデンサーを取り換えたり足したりしてますが、コントロール基盤上のチップコンが気になっています、恐らく形状からして積層セラミックコンが使われているようです。
カップリングコンだけでもフイルム型に替えられないか、部品が小さすぎて私の腕では無理かと諦めています、そんなこんなで中々ケースに収められないでいます。

  ELEGIANT HY-V10に遊ぶⅥへ
